Tá Guangdong Yanhui Hydraulic Co., Ltd ar cheann de na monaróirí agus soláthraithe na príomhchúiseanna le Rexroth Axial Piston Variable Pump sa tSín. Cuirimid fáilte mhór romhat chuig an mórchóir mórdhíola Rexroth Aiseach Caidéal Athróg Loine ar díol anseo ónár mhonarcha. Má tá aon fhiosrúchán agat faoi pricelist agus luachan, bíodh leisce ort ríomhphost a chur chugainn.
Forbhreathnú Táirge

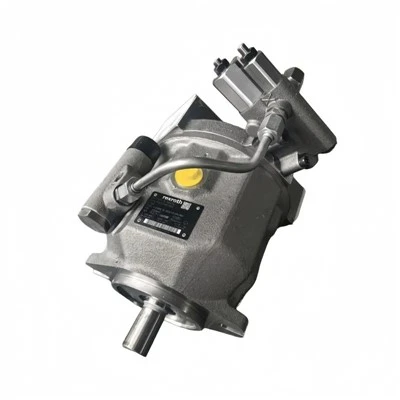

▔▔Is caidéal díláithriúcháin dearaidh ardfheidhmíochta é an Caidéal Athróg Loine Aiseach Rexroth (sraith A10VSO / A4VSO) a ndearnadh innealtóireacht air do chórais hiodrálacha tionsclaíocha ciorcaid oscailte. Deartha le haghaidh rialú hiodrálacha beachtas éilitheach, tá an caidéal díláithrithe athróg seo le feiceáil le cumas ardbhrú, sreafa agus rialaithe cumhachta hiodrálaigh comhréireach (DFR, DFC, agus EV). Feidhmíonn sé mar chroí-aonad cumhachta in iarratais a éilíonn torann íseal, éifeachtacht ard toirtmhéadrach, freagra tapa dinimiciúil, agus rialú cruinn ar bhrú agus ar dhíláithriú.
Buntáistí Buntábhachtacha
▔▔
Ard-Éifeachtúlacht agus Rialú Dinimiciúla:Seachadann sé feidhmíocht dhinimiciúil leictrileictreach agus le caillteanais íseal toirtmhéadracha thar thimthriallta éilitheacha dualgas leanúnacha.
Cumraíochtaí Rialaithe Ilghnéitheacha:Tacaíonn sé le hardmhodhanna rialaithe lena n-áirítear rialú brú (DR/DRG), rialú díláithrithe comhréireach (EO/ED), rialú brú agus sreafa comhcheangailte (braiteadh ualach dinimiciúil DFR/DFR1), agus rialú tánaisteach leictreonach (HS5/E4).
Torann Íseal agus Dlús Ardchumhachta:Laghdaíonn imthacaí swashplate optamaithe agus cinéamaitic calafoirt sreabhán go suntasach astuithe fuaimiúla oibriúcháin agus iad ag seachadadh díláithriú ard toirtmhéadrach i gcoibhneas leis an lorg.
Solúbthacht an Chórais:Ligeann cumas tiomána trí{0}}caidéil thánaisteacha a ghléasadh go modúlach (gléas nó loine aiseach) le haghaidh suiteálacha ilchiorcad dlúth.
Sonraíochtaí Teicniúla
▔▔
| Paraiméadar Teicniúil | Sonraíocht / Raon (Méid 28) | Sonraíocht / Raon (Méid 45) | Sonraíocht / Raon (Méid 71) | Sonraíocht / Raon (Méid 100) |
| Díláithriú (cm3/rev) | 28 | 45 | 71 | 100 |
| Brú Ainmniúil (barra) | 280 | 280 | 280 | 280 |
| Uasbhrú (barra) | 350 | 350 | 350 | 350 |
| Sreabhadh Ainmniúil ag 1500 rpm (L/nóim) | 42 | 67.5 | 106.5 | 150 |
| Uasluas (rpm) | 3000 | 2600 | 2200 | 2000 |
| Raon Slaodacht (mm2/s) | 10 go 1000 | 10 go 1000 | 10 go 1000 | 10 go 1000 |
| Raon Teochta Sreabhán ( céim ) | -25 go +90 | -25 go +90 | -25 go +90 | -25 go +90 |
| Hysteresis (%) | Níos lú ná 1.0 | Níos lú ná 1.0 | Níos lú ná 1.0 | Níos lú ná 1.0 |
| Am Freagartha Sclóine (ms) | 40 (Ar aghaidh) / 30 (Múchta) | 50 (Ar aghaidh) / 35 (Múchta) | 60 (Ar aghaidh) / 45 (Múchta) | 70 (Ar aghaidh) / 50 (Múchta) |
Roghanna Cumraíochta
▔▔1. Struchtúr Meicniúil:Dearadh loine aiseach swashplate do chórais hiodrálacha ciorcaid oscailte, ar fáil i gcaighdeáin gléasta méadrach (ISO) agus SAE araon.
2. Roghanna Rialaithe:
- DR / DRG:Rialú brú (sárú láimhe caighdeánach nó rialú iargúlta hiodrálach).
- DFR / DFR1 / DFLR:Rialú brú agus sreafa (cumas braite ualaigh le teorannóir cumhachta comhtháite).
- ED / ER:Electro-rialú brú comhréireach trí chomhla solanóideach 24V DC.
- HD/EP:Rialú díláithrithe comhréireach hiodrálach nó leictreonach.
3. Córais Aiseolais:Braiteoirí aiseolais stróc LVDT le haghaidh suímh uillinn swashplate lúb dúnta; trasducers brú comhtháite le haghaidh cártaí rialaithe leictreonacha.
4. Roghanna Sreabhadh & Portála:
- Naisc flange de réir SAE J518 (cumraíocht calafoirt cúil nó taobh).
- Súchán snáithithe agus línte brú de réir ISO 6149 nó snáitheanna caighdeánacha BSPP.
5. Suiteáil & Tiomántáin:
- flanges gléasta caighdeánach ISO 2-bolt / 4-bolt nó SAE 2-bolt / 4-bolt.
- Síneadh seafta eochrach splínithe nó comhthreomhar (ANSI B92.1a nó ISO 3019-1).
- Trí -roghanna tiomána: Cumraíochtaí caighdeánacha moil (SAE A, B, C, D) le haghaidh socruithe comhpháirteacha agus ilshocruithe caidéil.
6. Cumraíochtaí Leictreach:Cónaisc caighdeánach DIN EN 175301-803, nascóirí Deutsch DT04-2P, nó cártaí amplifier digiteacha comhtháite le rátálacha cosanta comhshaoil IP65 / IP67.
Príomhábhair agus Comhpháirteanna
▔▔
- Comhthionóil loine:Loiní cruach cóimhiotail ard nítrídithe atá brataithe le bróga speisialaithe Frith-Friction Diamond-Cosúil le Carbón (DLC) nó bróga slipéir práis chun cuimilte meicniúil a laghdú agus micrea-táthú faoi ualaí buaicbhrú a chosc.
- Pláta Comhla (Pláta Dáileacháin):Pláta cruach uirlisí cruaite démhiotalacha le próifíl sliotáin fhrith-cuaisithe speisialaithe chun lomadh sreabhán, smearadh brú, agus caitheamh faoi rothaíocht leanúnach 350 barra a íoslaghdú.
- Imthacaí Swashplate agus Cradle:Cás{0}}svaisphláta cruach chruaite le tacaíocht ó imthacaí diallait ilchodacha brataithe PTFE, ag seachadadh hysteresis ultra-íseal le linn timthriallta rialaithe ardmhinicíochta.
- BunscoileRónta agus Fáinní O-:Leaistiméirí Fluaracarbóin ardfheidhmíochta (FPM / Viton) mar chaighdeán, a chinntíonn comhoiriúnacht cheimiceach le eistir shintéiseacha, polaghlicrí, agus olaí hiodrálacha peitriliam traidisiúnta thar raonta teochta leathan.
Cosaint ar Phacáistiú agus Iompar
▔▔
- Cosaint Aonaid Aonair:Téann folúsola uathoibríoch ar gach caidéal sula ndéantar é a shéalú. Tá comhlaí inmheánacha luchtaithe le-coisctheoir pas-meirge (VCI). Tá caidhpeanna ar phoirt sheachtracha le plocóidí plaisteacha tionchair-resistant trom-.
- Taise agus Sciath Comhshaoil:Tá an t-aonad teasa-séalaithe laistigh-málaí scragall VCI in aghaidh-troma in aghaidh- ina bhfuil pacaí desiccant gníomhacha chun ocsaídiú dromchla a chosc le linn idirthurais mhuirí.
- Creathadh agus Cushionú Tionchair:Cuimsíonn -cur isteach poileitiléin ard-dlúis mhúnlaithe{{0} (HDPE) nó cúr Polúireatán go hiomlán an tithíocht caidéil, ag cosaint an seafta tiomána, na solanoidí agus na comhlaí rialaithe ó turraing mheicniúil le linn iompair.
- Cumraíocht Phacáistithe Bulc:Déantar lastais ilaonad a phacáil ar phailléid adhmaid cóireáilte nó cliathbhoscaí adhmaid treisithe ISPM-15 teas-chomhlíontach{-chóireáilte. Tá aonaid faoi cheangal ag baint úsáide as strapping cruach ard-teanntachta agus fillte go hiomlán i scannán stráice tionsclaíoch le lipéid táscaire tilt agus turrainge ceangailte.
Applicaicsin
▔▔- Meaisíní Múnlaithe Instealladh Plaisteacha:Úsáidtear é le haghaidh rialáil fórsa sorcóir clampála comhréireach agus rialú próifíl treoluas insteallta dinimiciúil, ag laghdú amanna timthriallta agus buaic-ídiú cumhachta.
- Preas Hiodrálacha agus Aonaid Stampála Miotail:Feidhmeach in oibríochtaí líníochta agus bánaithe domhain le haghaidh rialú brú tonnáiste beacht agus gnáthaimh dhí-chomhbhrú leanúnacha réidh chun deireadh a chur le turraing hiodrálach.
- Córais Uirlisí Meaisín CNC:Cumhacht aonaid chumhachta hiodrálacha láraithe (HPUanna) chun fórsa clampála workpiece, actuators changer uirlisí, agus rialú frithchothromaíocht fhearsaid a bhainistiú le torann íseal agus éifeachtacht ard fuinnimh.
- Córais Mianadóireachta agus Láimhseála Ábhar:Rialaíonn sé ciorcaid stiúrtha tánaisteacha, gníomhróirí suite borradh, agus toiní iompair ard-ualaigh, ag soláthar coigeartú luas athraitheach mín faoi luascáin ualaigh leathan.
Múnlaí Gaolmhara
▔▔| Aitheantóir Múnla | Fráma / Fad | Cineál Foirceannadh | Aonad Aiseolais | Coscán san áireamh |
| MSK071D-0300-NN-M1-UG1-NNNN | 071 / D | Caighdeán 0300 | Il-casadh Absalóideach (M1) | Níl |
| MSK071D-0300-NN-M1-UG1-B999 | 071 / D | Caighdeán 0300 | Il-casadh Absalóideach (M1) | Tá (Coscán a Shealbhú) |
| MSK071C-0300-NN-M1-UG1-NNNN | 071 / C | Caighdeán 0300 | Il-casadh Absalóideach (M1) | Níl |
| MSK071D-0450-NN-M1-UG1-NNNN | 071 / D | Ardluais 0450 | Il-casadh Absalóideach (M1) | Níl |
| MSK071D-0300-FN-M1-UG1-NNNN | 071 / D | Caighdeán 0300 | Fuarú Leachtach (FN) | Níl |
| MSK060C-0300-NN-M1-UG1-NNNN | 060 / C | Comhad 0300 | Il-casadh Absalóideach (M1) | Níl |
CCanna
▔▔C: Cé na sreabháin hiodrálacha atá comhoiriúnach leis an tsraith caidéil athraitheach seo?
A: Tá an caidéal go hiomlán comhoiriúnach le sreabháin hiodrálacha atá bunaithe ar ola mhianra (HLP/HM) a chomhlíonann DIN 51524. Le haghaidh sreabhán resistant dóiteáin (amhail HFC nó HFD-U) nó sreabhán atá inghlactha don chomhshaol (HEES), tá gá le hábhair shéalaithe speisialta agus paraiméadair oibriúcháin laghdaithe.
C: Cad iad na réamhchúraimí ba chóir a ghlacadh le linn suiteáil caidéil fhisiciúil?
A: Cinntigh go bhfuil an cásáil caidéil líonta go hiomlán le leacht hiodrálach glan tríd an gcalafort draenála is airde roimh an tosaithe tosaigh. Ní mór an cás-líne draein a chur go díreach chuig an taiscumar gan srianta, suite os cionn an leibhéal ola, agus a chumrú chun an tithíocht a líonadh le sreabhach i gcónaí.
C: An féidir leis an gcaidéal seo samhlacha caidéil Rexroth oidhreachta nó scortha a athsholáthar go díreach?
A: Sea, ar choinníoll go bhfuil an díláithriú, an flange gléasta, an geoiméadracht seafta, na treoshuímh calafoirt, agus an loighic comhla rialaithe ag teacht leis na sonraíochtaí bunaidh. Ní mór tras-tagairt a dhéanamh do líníochtaí toisí agus méid an phoirt roimh athsholáthar chun cur isteach meicniúil a sheachaint.
Déan Teagmháil Linn
▔▔Fáilte chuig fiosrúchán maidir le fiosrúcháin theicniúla, luachana praghais, sonraí paraiméadar agus iarratais tras-tagartha samhlacha saincheaptha.
Forbhreathnú Táirge
▔▔Comhpháirteanna a bhfuil cáil dhomhanda orthu is ea caidéil loine aiseach hiodrálacha Bosch Rexroth a ndearnadh innealtóireacht orthu as córais hiodrálacha tionsclaíochta agus soghluaiste ar ardfheidhmíocht. Ar fáil i ndearaí aiseanna swashplate agus lúbtha, déanann na caidéil seo fuinneamh meicniúil a thiontú go fuinneamh hiodrálach le héifeachtúlacht ard toirtmhéadrach agus foriomlán. Deartha chun oibriú i gciorcaid oscailte agus dúnta araon, seachadann caidéil loine aiseach Rexroth iontaofacht láidir, dlús cumhachta eisceachtúil, agus rialú beacht ar shreabhadh trasna timpeallachtaí oibriúcháin éilitheacha.
Buntáistí Buntábhachtacha
▔▔-
Dlús Ardchumhachta:Lorg struchtúrach dlúth ag seachadadh aschuir ardbhrú agus rátaí sreafa uasta.
Éifeachtúlacht Eisceachtúil:Mar thoradh ar fhrithchuimilte meicniúil íseal agus caillteanais toirtmhéadracha íoslaghdaithe tá tomhaltas fuinnimh níos ísle agus teas córais laghdaithe.
Roghanna Rialaithe Ilghnéitheacha:Tá ardbhrú, sreabhadh, agus rialtáin hiodrálacha comhréireacha leictrileictreacha ann le haghaidh freagrúlacht beacht an chórais.
Oibríocht Torann Íseal:Laghdaíonn insliú fuaime optamaithe agus cinéitic loine innealtóireacht leibhéil torainn oibriúcháin.
Marthanacht Mhór:Cinntíonn ábhair den scoth agus cóireálacha dromchla speisialaithe saol seirbhíse fada faoi thimthriallta ardbhrú agus leanúnacha.
-
Sonraíochtaí Teicniúla
▔▔| Mír | Sonraí |
|---|---|
| Táirge | Caidéal Hiodrálacha Rexroth |
| Cineál Caidéil | Caidéal loine Aiseach |
| Branda | Bosch Rexroth |
| Dearadh Caidéil | Loine Aiseach |
| Díláithriú | Múnla-spleách |
| Brú Oibriúcháin | Múnla-spleách |
| Uasbhrú | Múnla-spleách |
| Raon Luas | Múnla-spleách |
| Treo Rothlaithe | Múnla-spleách |
| Cineál Gléasta | Múnla-spleách |
| Ceangal Port | Múnla-spleách |
| Cineál Rialaithe | Múnla-spleách |
| Iarratas | Innealra tionsclaíoch, innealra soghluaiste, córais hiodrálacha |
| Coinníoll | Bunaidh / Branda-Nua, faoi réir infhaighteacht na samhla |
| Soláthar | YsHiodraulic |
| Bharántas | 1 Bliain |
| Tacaíocht Theicniúil | Ar fáil |
| Loingseoireacht | Go ginearálta seoltar míreanna stoic laistigh de 3 lá; ba cheart an t-am luaidhe cruinn a dhearbhú |
Feidhmchláir
▔▔| Réimse Iarratais | Úsáid tipiciúla |
|---|---|
| Innealra Tionscail | Aonaid chumhachta hiodrálacha, cófraí, uirlisí meaisín, meaisíní foirmithe, agus trealamh táirgeachta |
| Innealra Tógála | Tochaltóirí, lódairí, craenacha, innealra coincréite, agus trealamh tromshaothair eile |
| Innealra Soghluaiste | Innealra talmhaíochta, trealamh foraoiseachta, innealra bóthair, agus trealamh láimhseála ábhair |
| Meaisíní Múnlaithe Instealladh | Soláthar cumhachta hiodrálach do chórais insteallta, clampála agus rialaithe meaisín |
| Tionscal Cruach & Miotail | Preasáin hiodrálacha, muilte rollta, foirmiú miotail, agus trealamh próiseála ábhair |
| Trealamh Mara & Eischósta | Winches, córais stiúrtha, innealra deic, agus córais hiodrálacha eile |
| Trealamh Mianadóireachta | Córais hiodrálacha tromshaothair óna dteastaíonn tarchur cumhachta ardbhrú agus iontaofa |
| Láimhseáil Ábhar | Tiomántáin hiodrálacha le haghaidh trealaimh ardaithe, iompair, suite agus láimhseála |
| Trealamh Fuinnimh | Córais chumhachta hiodrálacha a úsáidtear in innealra a bhaineann le giniúint cumhachta agus fuinnimh |
| Aonaid Cumhachta Hiodrálacha | Príomhfhoinse cumhachta hiodrálach do chórais hiodrálacha láraithe tionsclaíocha |
Múnlaí Gaolmhara
▔▔| Múnla Sraith | Cineál Dearaidh | Cineál Chuarda | Fócas ar an bPríomhfheidhmchlár |
| A10VSO / A10VO | Athróg Swashplate | Ciorcad Oscailte | Innealra tionsclaíoch, próiseáil phlaisteach, trealamh soghluaiste meándleachta |
| A4VG | Athróg Swashplate | Ciorcad Dúnta | Tiomántáin hidreastatacha, córais gluaiste soghluaiste, toiní, meascairí idirthurais |
| A11VO / A11VLO | Athróg Swashplate | Ciorcad Oscailte | Tochaltóirí tromshaothair, trealamh mianadóireachta, craenacha soghluaiste |
| A2FO | Bent-Ais Seasta | Ciorcad Oscailte | Tiomántáin thionsclaíocha ardbhrú, aonaid chumhachta hiodrálacha, trealamh foraoiseachta |
| A7VO / A6VM | Athróg Ais Bent-Ais | Ciorcad Oscailte / Dúnta | Tiomáineann soghluaiste trom, rigí druileála, trealamh mara |
CCanna
▔▔
C1: Cad é an phríomhdhifríocht idir caidéil loine aiseach agus lúbtha-aiseacha lúbtha?
A:I gcaidéal swashplate, tá an bloc sorcóra agus an seafta tiomána comhaiseach, agus tá fad stróc na loine éagsúil ag tilting an swashplate. I gcaidéal ais lúbtha, socraítear an bloc sorcóra ar uillinn leis an seafta tiomána. Úsáidtear caidéil swashplate go forleathan le haghaidh rialuithe díláithrithe inathraithe i gciorcaid oscailte agus dúnta araon, agus is minic gur fearr dearaí ais lúbtha d'fheidhmchláir ardluais, ardbhrú de bharr brú meicniúil laghdaithe ar imthacaí loine.
C2: Cad é an difríocht idir caidéil aiseach ciorcaid oscailte agus dúnta?
A:Tarraingíonn caidéil ciorcaid oscailte sreabhán go díreach ó thaiscumar hiodrálach agus cuireann siad leacht ar ais go dtí an taiscumar tar éis dul trí ghníomhairí agus comhlaí. Déanann caidéil ciorcaid dúnta (cosúil le sraith A4VG) sreabhán athfhillte go díreach idir an caidéal agus an mótar hiodrálach gan an príomhshreabhadh a thabhairt ar ais go dtí an taiscumar, ag baint úsáide as caidéal luchtaithe comhtháite chun mionsceitheadh inmheánach a athlánú agus chun fuarú ciorcad a chothabháil.
Déan Teagmháil Linn
▔▔Iarr Athfhriotail Inniua chinntiú go bhfeidhmíonn do chóras hiodrálacha ag a chuid is fearr le comhpháirteanna fíor ó Yanhui Hiodrálacha.
